Узел управления спринклерный водозаполненный Прямоточный
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4 "Прямоточный-65"
Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4 "Прямоточный-80"
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 "Прямоточный-100"
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 "Прямоточный-150"
"Прямоточный" (с камерой задержки), время срабатывания - 11 с.
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-01 "Прямоточный-65" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-01 "Прямоточный-80" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-01 "Прямоточный-100" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01 "Прямоточный-150" (с камерой задержки)
УУ спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.
Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:
- с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
- с камерой задержки сигнала о срабатывании (11±2,2 с).
Пример обозначения узла управления спринклерного водозаполненного DN100
с устройством задержки: УУ-С100/1,6В-ВФ.О4-«Прямоточный - 100»
с камерой задержки (исполнение -01): УУ-С100/1,6В-ВФ.О4-01-«Прямоточный - 100»
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Преимущества
Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
Выдача сигнала для управления насосом и на пульт центрального наблюдения.
Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
Новые современные материалы и технологии.
Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4 "Прямоточный-80"
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 "Прямоточный-100"
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4 "Прямоточный-150"
"Прямоточный" (с камерой задержки), время срабатывания - 11 с.
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-01 "Прямоточный-65" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-01 "Прямоточный-80" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-01 "Прямоточный-100" (с камерой задержки)
Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01 "Прямоточный-150" (с камерой задержки)
УУ спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.
Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:
- с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
- с камерой задержки сигнала о срабатывании (11±2,2 с).
Пример обозначения узла управления спринклерного водозаполненного DN100
с устройством задержки: УУ-С100/1,6В-ВФ.О4-«Прямоточный - 100»
с камерой задержки (исполнение -01): УУ-С100/1,6В-ВФ.О4-01-«Прямоточный - 100»
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Преимущества
Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
Выдача сигнала для управления насосом и на пульт центрального наблюдения.
Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
Новые современные материалы и технологии.
| Город: |
Все страны (Екатеринбург)
|
| Тип: | Продаю |
| Автор: |
(5.71)
|
На сайте с 12.07.2016
|
|
| Сайт: | https://www.уралспецавтоматика.рф/index/uzel_upravlenija_sprinklernye_i_drenchernye/0-5 |
| Дата: | 23.01.2026 10:39 |
| Номер: | 974739 |
Сделать объявление:
Ссылка на это объявление:
Местоположение
| Адрес: | Свердловская область, Екатеринбург, Варшавская улица, 26 |
| GPS: | 56.78425, 60.736561 |
Похожие объявления
Ворота автоматические всех типов
Без цены
01.02.2016

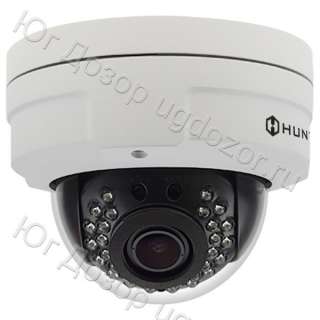

HN-VD5510FIRP (2.8-12) Уличная IP видеокамера Poe 5Mp
